История и итоги изучения
археологических памятников Алтая VIII-IV веков до н.э.

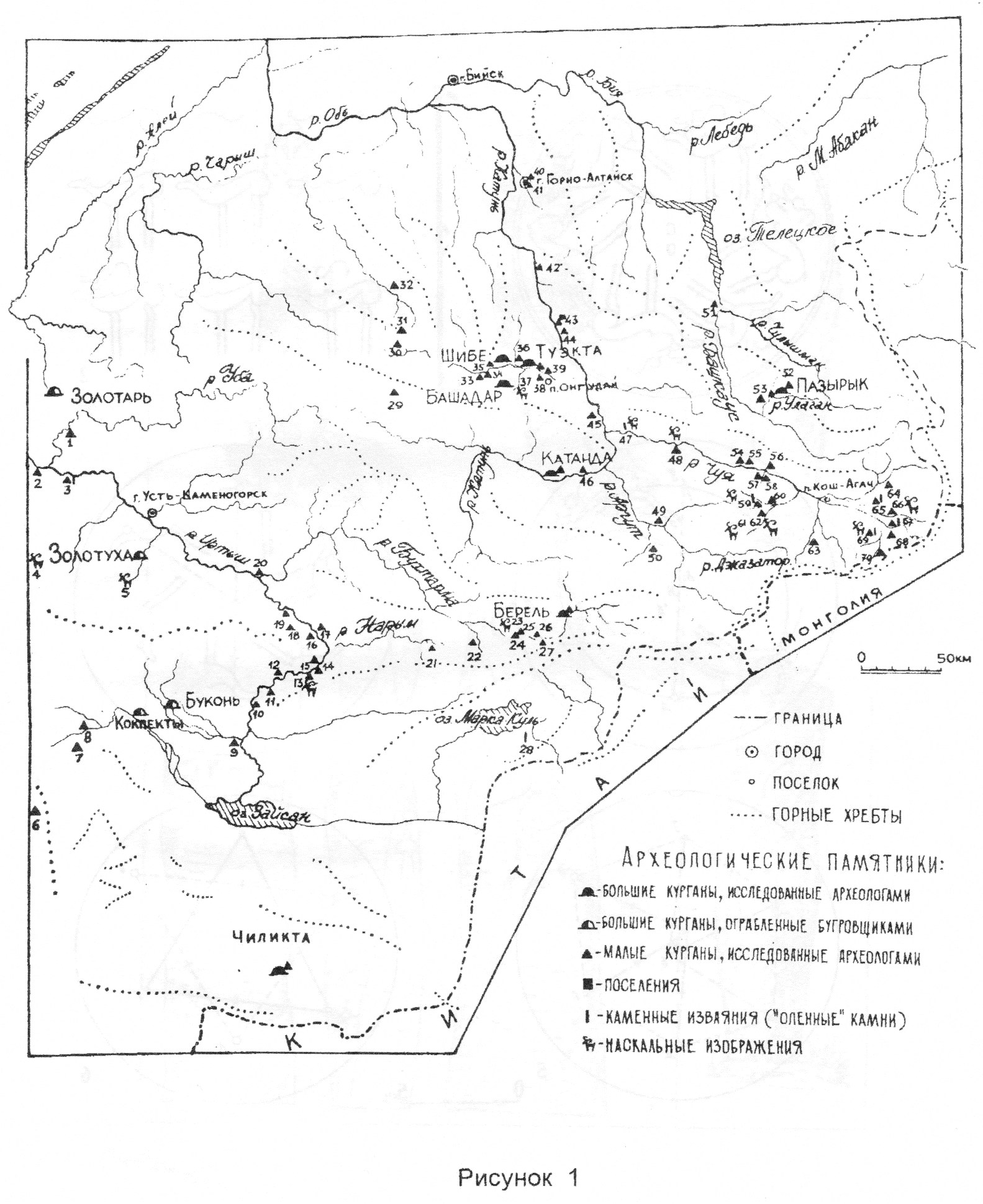

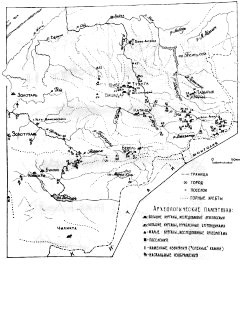

^   Рис. 1. [ стр. 91 ]
Карта археологических памятников Алтая VIII-IV вв. до н.э., исследованных до начала 1980-х годов. По материалам С.И. Руденко, М.П. Грязнова, С.С. Черникова, В.Д. Кубарева и других исследователей. Составлена Л.С. Марсадоловым.

1 — Вавилонка; 2 — Измайловка; 3 — Жартас; 4 — Остриково; 5 — Тамураши; 6 — Ушбиик; 7 — Ашутас-Булак; 8 — Эйген-Булак; 9 — Усть-Буконь; 10 — Кызыл-Ту (Кзылту); 11 — Славянка;12 — Баты; 13 — Кула-Журга; 14 — Канай; 15 — Чистый Яр; 16 — Юпитер; 17 — Мало-Красноярка; 18 — Караш; 19 — Пчела; 20 — Усть-Бухтарма; 21 — Майэмир; 22 — Солонечный Белок; 23 — Большие Скалы; 24 — Копай; 25 — Катон-Карагай (Катонский); 26 — Черновое; 27 — Курту; 28 — Успенка; 29 — Кырлык; 30 — Сары-Коба; 31 — Яконур; 32 — Черный Ануй; 33 — Семисарт; 34 — Нижний Тюмечин; 35 — Кара-Коба; 36 — Таалай; 37 — Бичикту-Бом (Дьяны-Дьел); 38 — Каракол; 39 — Курота; 40 — Койбашка; 41 — Горно-Алтайск (Алферовская улица); 42 — Усть-Куюм; 43 — Кара-Тенеш; 44 — Кызык-Телань; 45 — Большой Еломан; 46 — Тургунда и Ак-Кем; 47 — Адыр-Кан; 48 — Белый Бом; 49 — Аргут; 50 — Кок-су I; 51 — Кумуртук; 52 — Балыктыюль; 53 — Арагол; 54 — Ала-Гаил; 55 — Боротал; 56 — Курай; 57 — Чичке; 58 — Тётё; 59 — Кызыл-Джар; 60 — Талдура; 61 — Чаганка; 62 — Елангаш; 63 — Мухор-Тархата; 64 — Узунтал; 65 — Кара-Дюргун; 66 — Бар-Бургазы; 67 — Юстыд; 68 — Ташанта; 69 — Бураты; 70 — Уландрык.

Названия больших курганов даны на карте словами.

(Открыть Рис. 1 в новом окне)

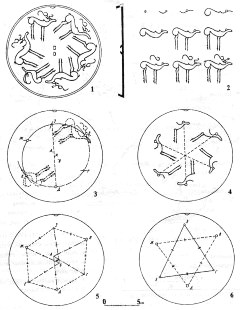

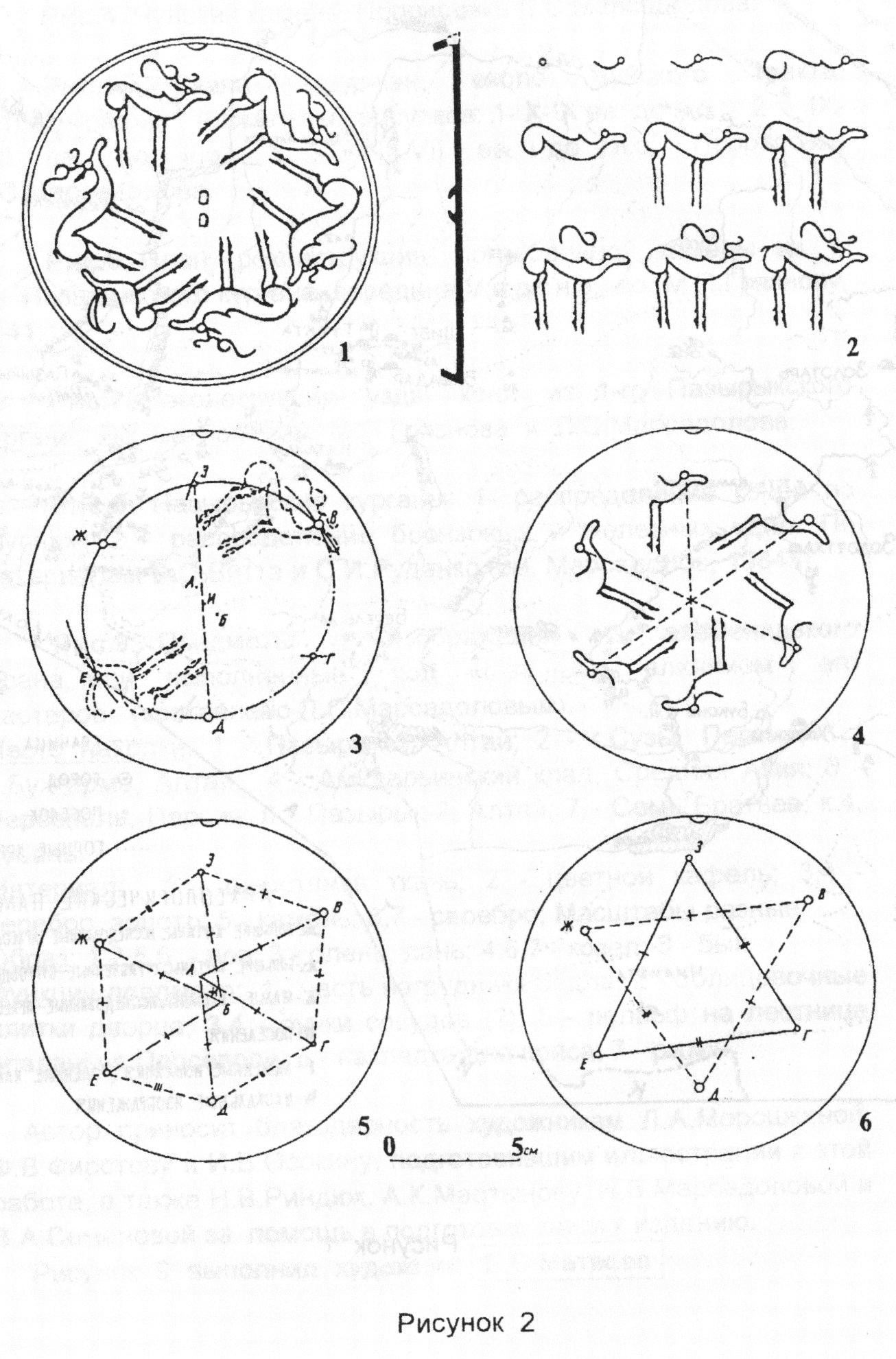

^   Рис. 2. [ стр. 92 ]
Бронзовое зеркало из Усть-Бухтармы-1 (Гос.Эрмитаж, коллекция П.К. Фролова, VIII в. до н.э.):

1 — вид зеркала и его разрез; 2 — последовательность рисования фигуры оленя; 3-6 — предполагаемая семантика разметки на этом зеркале (см. Марсадолов, 1982).

(Открыть Рис. 2 в новом окне)

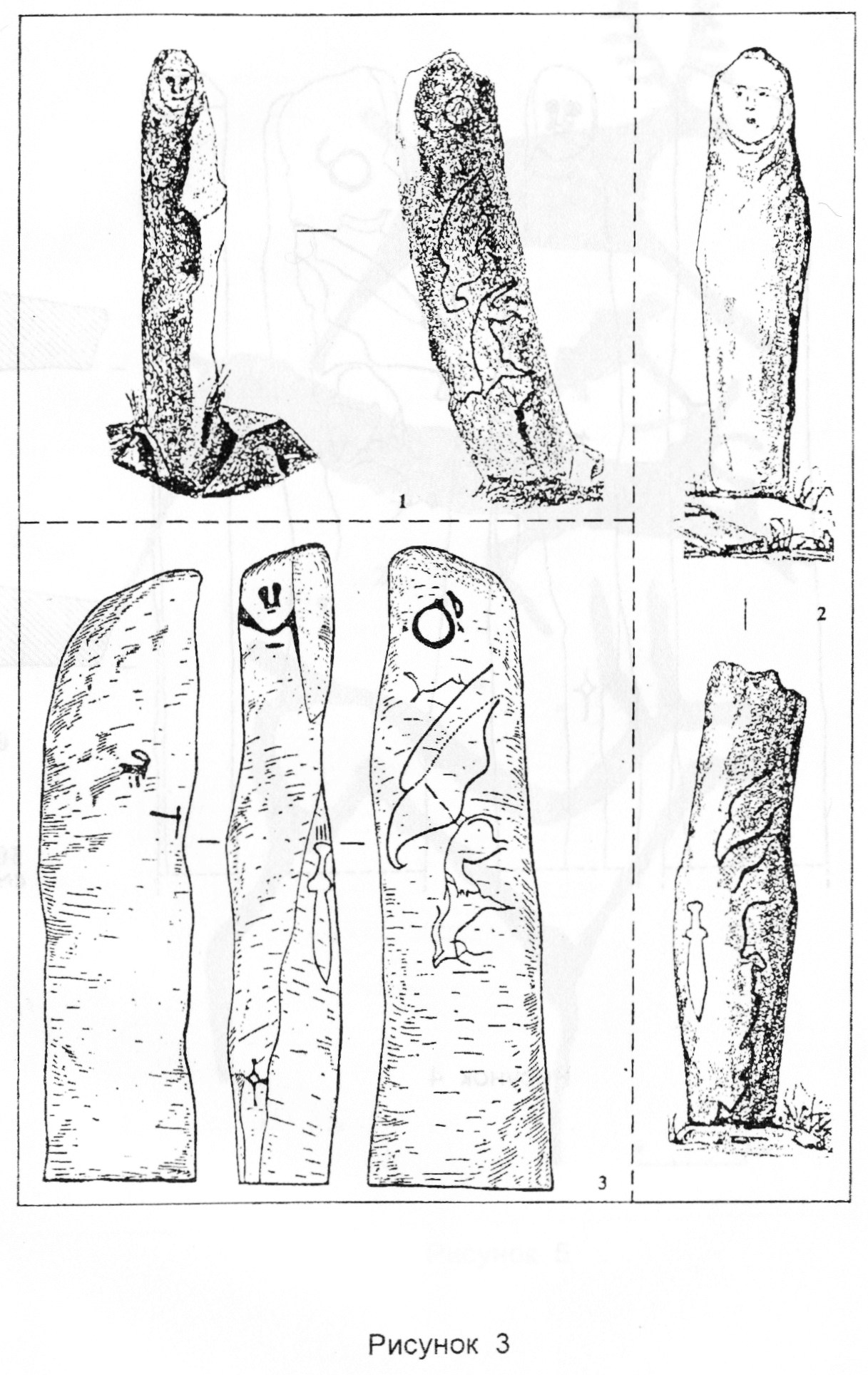

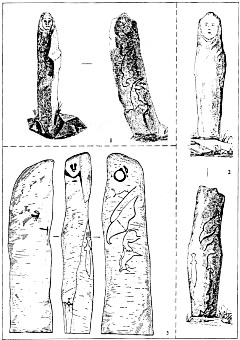

^   Рис. 3. [ стр. 93 ]
Чуйский камень, VIII-VII вв. до н.э. Прорисовки разных исследователей: 1 — по Г.Н. Потанину, 1885; 2 — по Н.М. Ядринцеву, 1883; 3 — по В.Д. Кубареву, 1979а.

(Открыть Рис. 3 в новом окне)

(89/90)

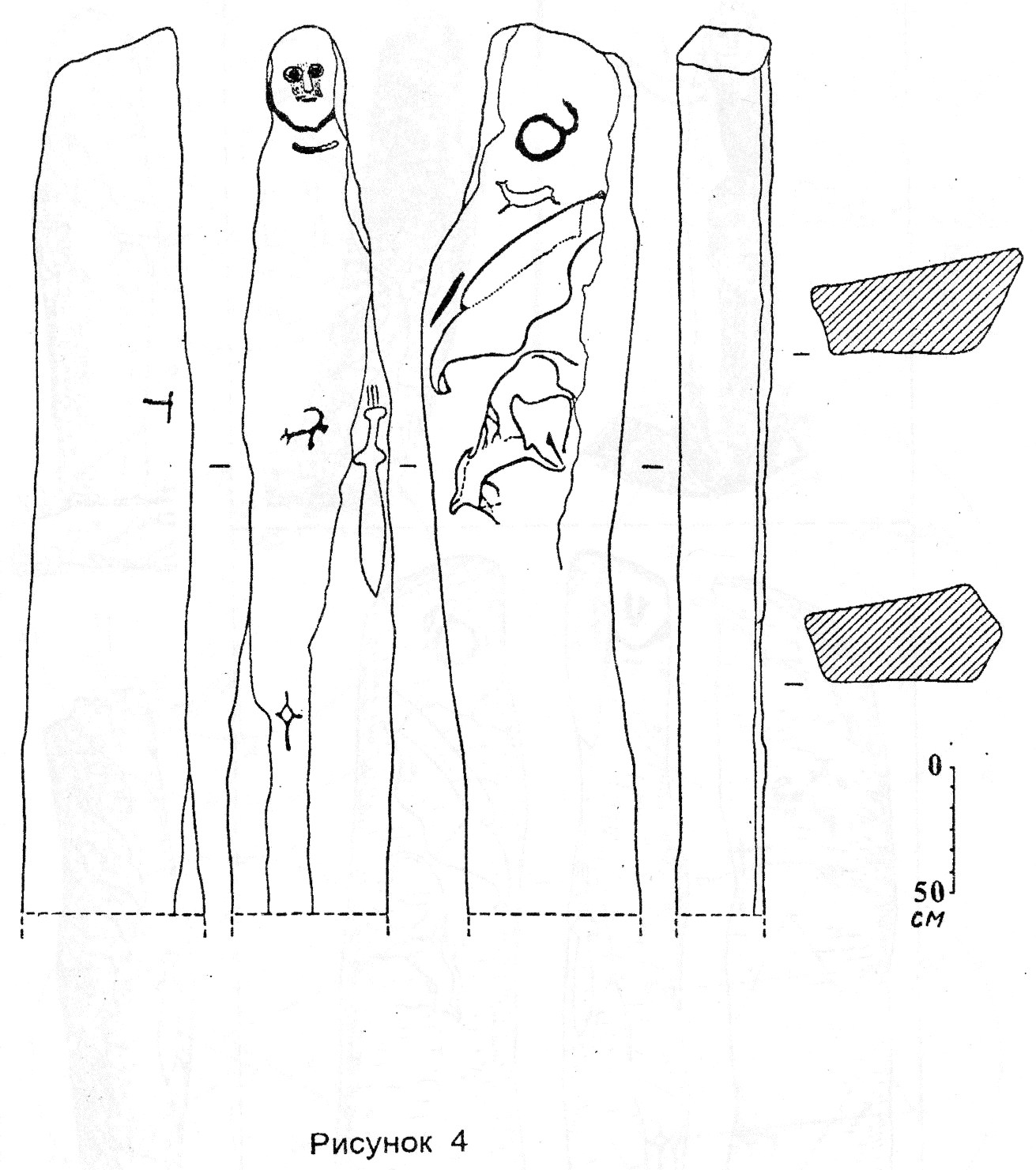

^   Рис. 4. [ стр. 94 ]
Чуйский камень. Прорисовка Л.С. Марсадолова.

(Открыть Рис. 4 в новом окне)

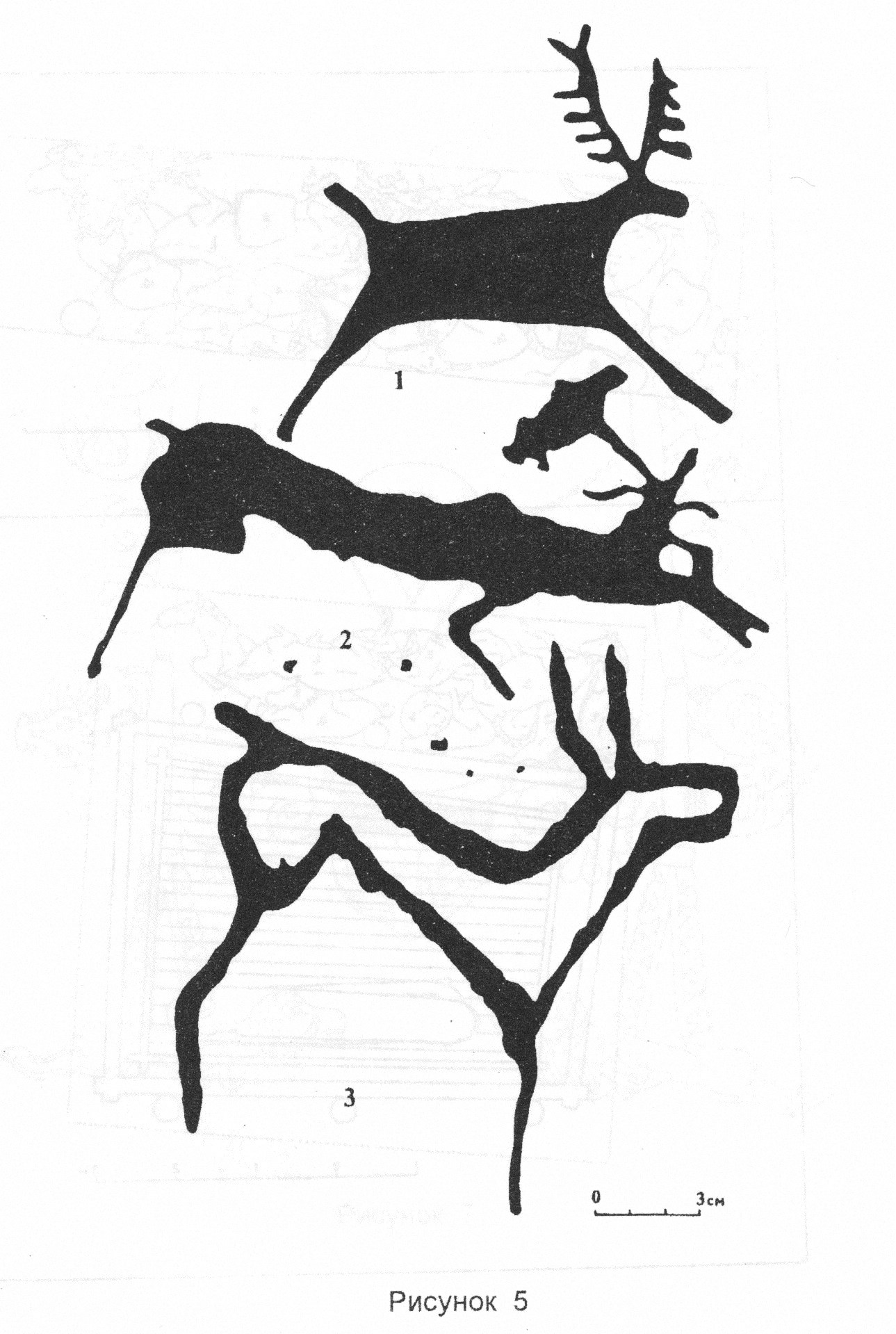

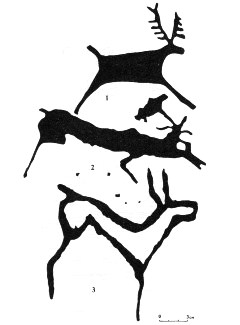

^   Рис. 5. [ стр. 95 ]
Скала Адыр-кан, около Чуйского тракта. «Стратиграфия» наскальных рисунков: 1 — X-IX вв. до н.э.; 2 — IX-VIII вв. до н.э.; 3 — VIII-VII вв. до н.э. Прорисовка Л.С. Марсадолова.

(Открыть Рис. 5 в новом окне)

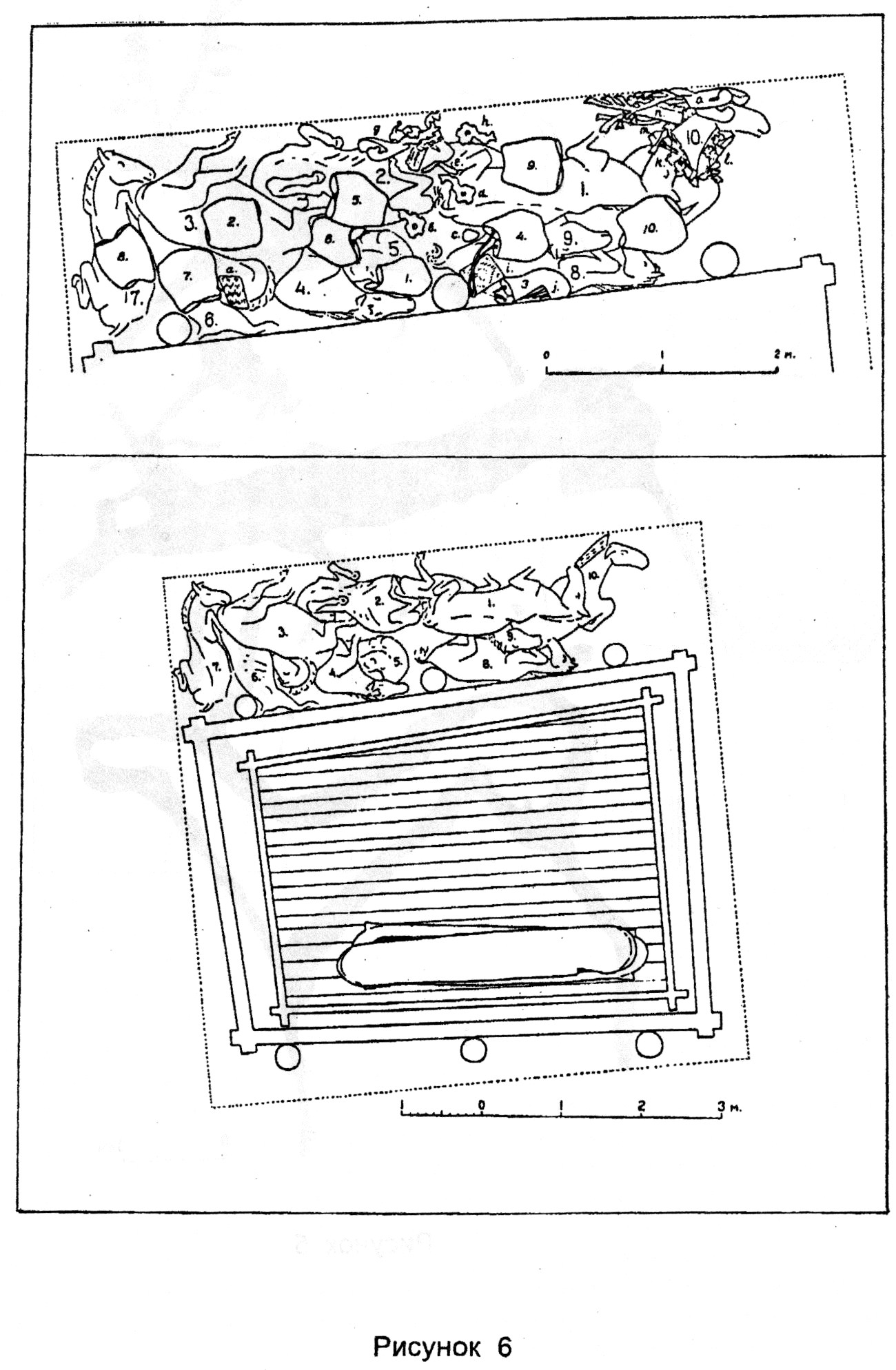

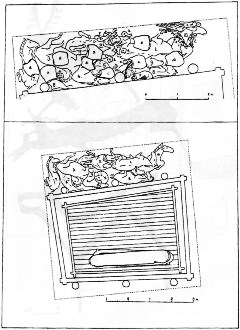

^   Рис. 6. [ стр. 96 ]
План-реконструкция погребальной камеры из 1-го Пазырыкского кургана, середина V в. до н.э., по М.П. Грязнову, 1941.

(Открыть Рис. 6 в новом окне)

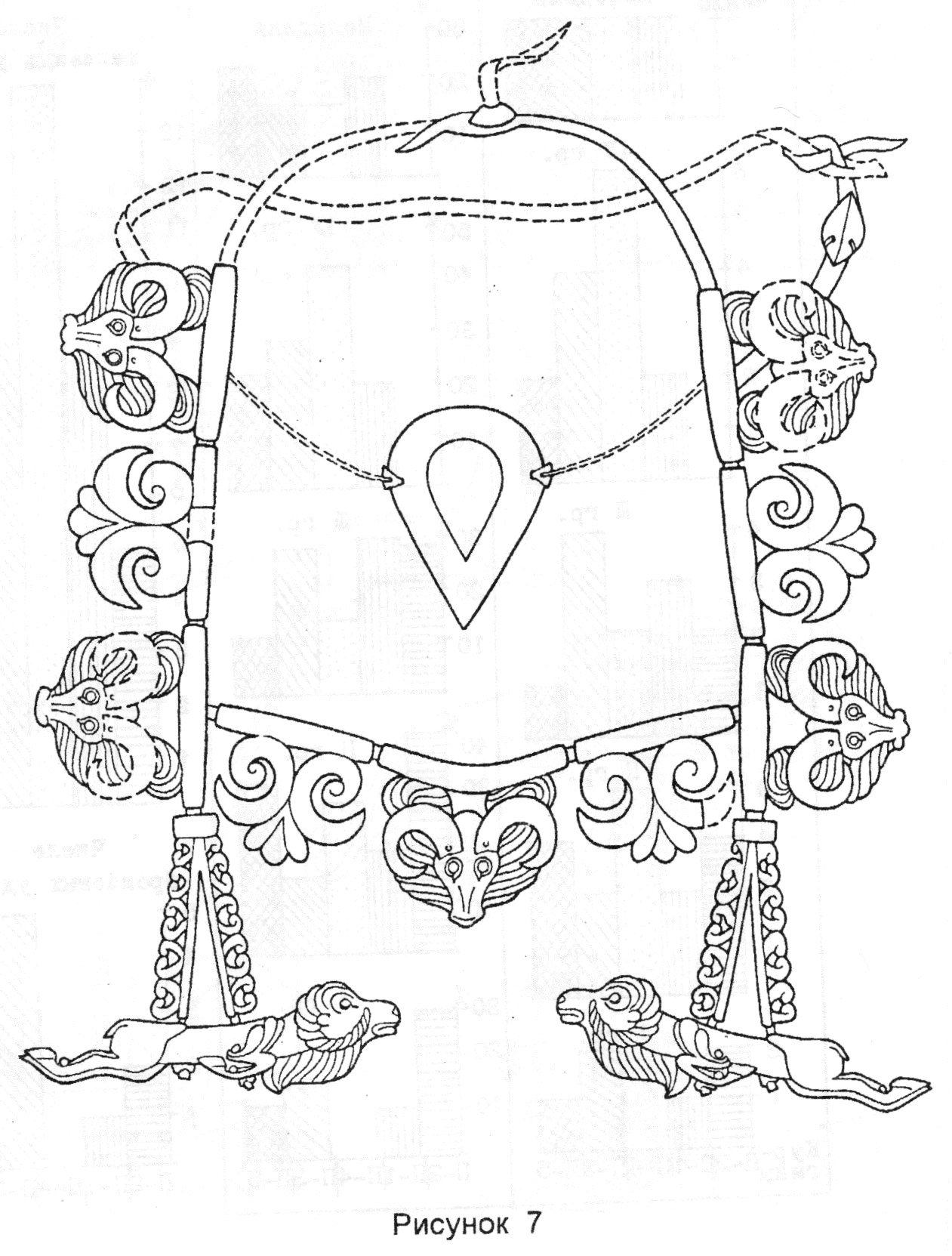

^   Рис. 7. [ стр. 97 ]
Реконструкция узды коня из 1-го Пазырыкского кургана. По материалам М.П. Грязнова и Л.С. Марсадолова.

(Открыть Рис. 7 в новом окне)

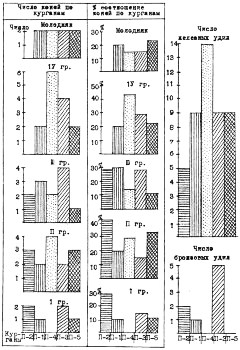

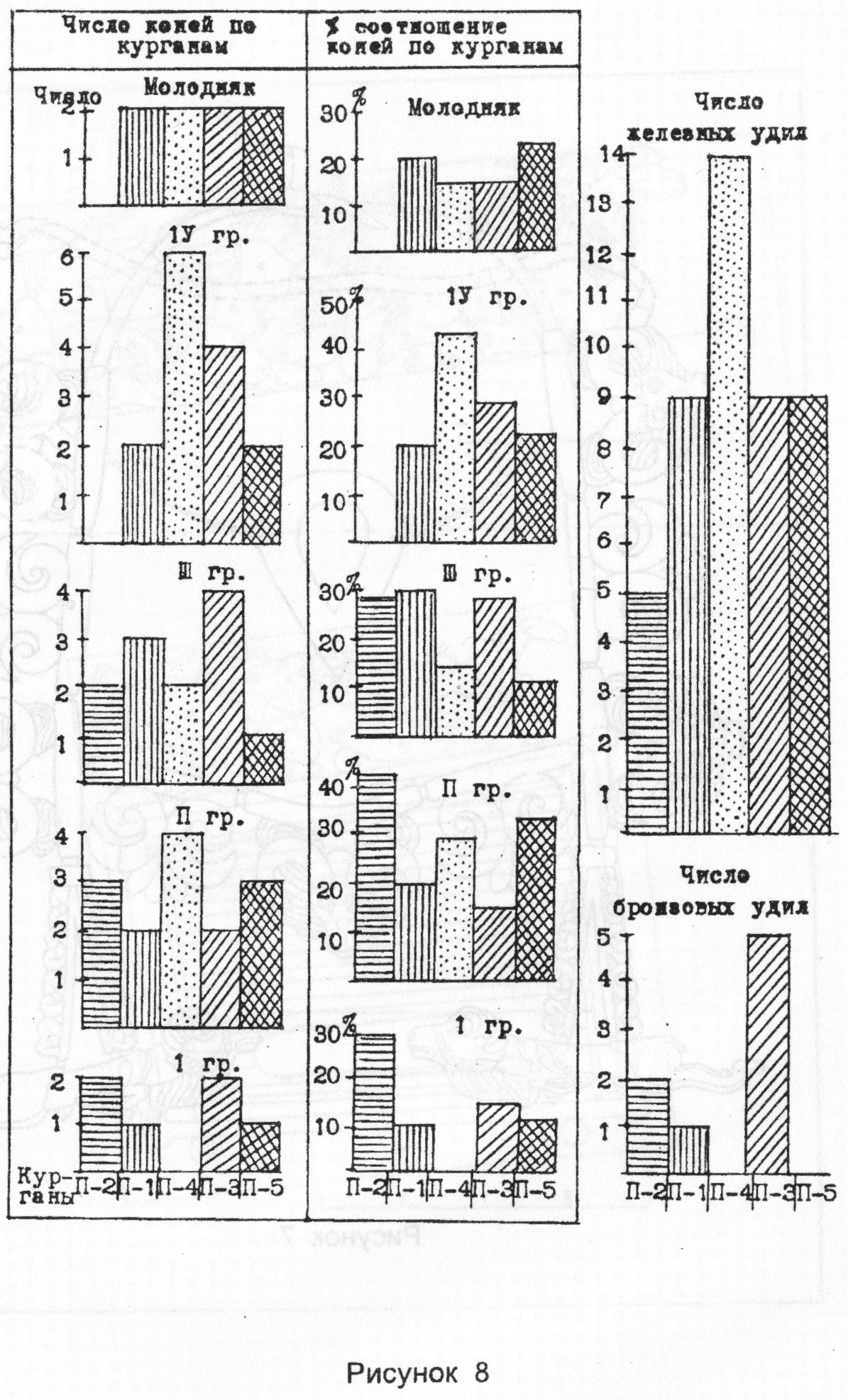

^   Рис. 8. [ стр. 98 ]
Пазырыкские курганы: 1 — распределение коней по группам; 2 — распределение бронзовых и железных удил. По материалам В.О. Витта и С.И. Руденко (см. Марсадолов, 1984а).

(Открыть Рис. 8 в новом окне)

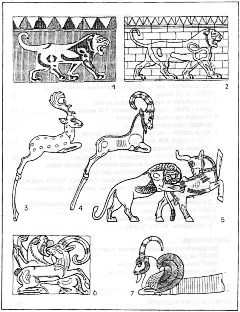

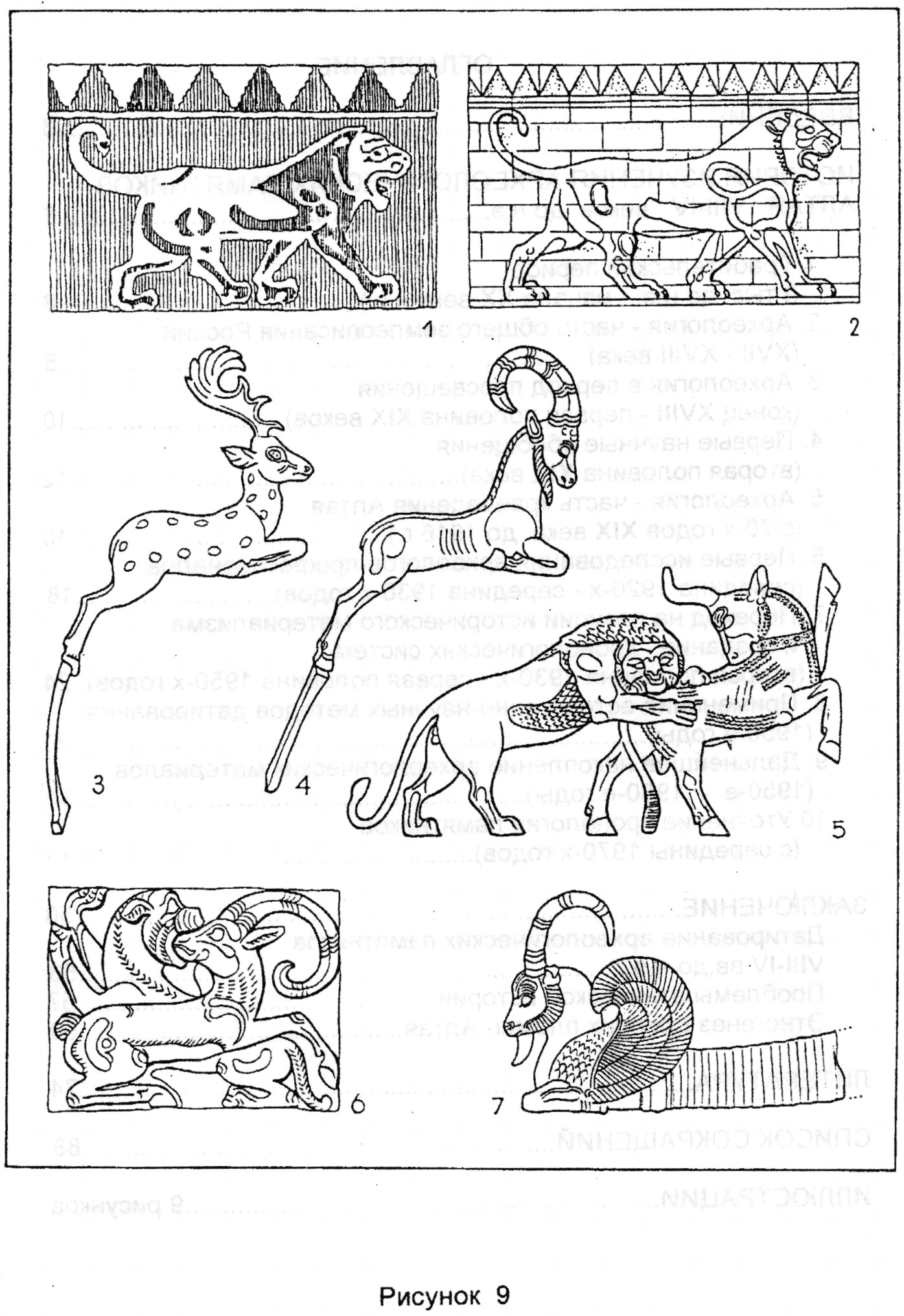

^   Рис. 9. [ стр. 99 ]
Предметы и изображения из ахеменидского Ирана, или выполненные под сильным влиянием его мастеров (составлено Л.С. Марсадоловым).

Место находки: 1 — Пазырык-5, Алтай; 2 — г. Сузы, Персия; 3 — р. Бухтарма, Алтай; 4 — Амударьинский клад, Средняя Азия; 5 — Персеполь, Персия; 6 — Пазырык-2, Алтай; 7 — Семь Братьев, к. 4, Кубань.

Материал: 1 — шерстяная ткань; 2 — цветной кафель; 3, 4 — серебро, золото; 5 — камень; 6, 7 — серебро; Масштабы разные.

Образ: 1, 2, 5, 6 — лев; 3 — олень, лань; 4, 6, 7 — козёл; 5 — бык.

Функции предмета: 1 — часть нагрудника седла; 2 — облицовочные плитки дворца; 3, 4 — ручки сосудов (?); 5 — рельеф на лестнице ападаны в Персеполе; 6 — накладка для пояса; 7 — ритон.

(Открыть Рис. 9 в новом окне)

Автор приносит благодарность художникам Л.А. Морошкиной, Ф.В. Фирстову и И.В. Осокину, подготовившим иллюстрации к этой работе, а также Н.В. Риндюк, А.К. Мартынову, И.В. Марсадоловой и В.А. Семёновой за помощь в подготовке книги к изданию.

Рисунок 9 выполнил художник Е.С. Матвеев.
