В.Д. Кубарев. Древние изваяния Алтая (Оленные камни). Новосибирск: 1979. В.Д. Кубарев

Древние изваяния Алтая

(Оленные камни).

// Новосибирск: 1979. 120 с.





Приложение.



[ Также см. список рисунков в тексте ]











1 | 2 | 3 | 4 | 5 |



6 | 7 | 8 | 9 | 10 |



11 | 12 | 13 | 14 | 15 |



16 | 17 | 18 | 19 | 20 |


















Табл. I. (С. 99)   ^

Чуйский оленный камень. Прорисовка.



(Открыть Табл. I в новом окне)




Табл. II. (С. 100)   ^

Центральный оленный камень 6. Юстыд.

1 — вид в раскопе с юго-запада; 2 — прорисовка.



(Открыть Табл. II в новом окне)




Табл. III. (С. 101, подпись на с. 100)   ^

Оленные камни I группы из Юстыдского комплекса. Прорисовка.

1-3 — обломки верхней части трёх камней с изображениями трёх параллельных линий (лицевая сторона), серёг и гривны (боковые стороны); 4 — камень с изображениями пояса, кинжала в ножнах (лицевая сторона), пояса, чекана и фрагмента лука (боковые стороны); 5, 6 — обломки верхней части двух камней с изображениями трёх параллельных линий (лицевая сторона ), серёг и фигурки козерога (боковые стороны); 7 — крупный обломок камня с изображением пояса, кинжала, косули и двух фрагментарных фигурок хищников и оленя (боковые стороны).



(Открыть Табл. III в новом окне)




Табл. IV. (С. 102)   ^

Оленные камни I группы из Юстыдского комплекса. Прорисовка.

1 — камень с изображениями трёх параллельных линий, пояса и кинжала (лицевая сторона), серег, пояса и лука в горите (боковые стороны); 2 — обломок средней части камня с изображениями трёх параллельных линий (лицевая сторона), серьги, фигурки хищника, пояса, лука в горите и чекана (боковые стороны); 3 — камень с изображениями трёх параллельных линий (лицевая сторона), разнотипных серёг и ожерелья (боковые стороны); 4 — обломок верхней части камня с изображениями двух крестов, пояса, фрагмента кинжала (лицевая сторона), пояса и колчана (боковая сторона); 5 — камень с изображениями трёх параллельных линий, ожерелья, пояса (лицевая сторона), серёг, ожерелья, пояса, колчана или мешочка (боковые стороны); 6 — обломок верхней части камня с изображениями серёг, фигурки хищника (боковые стороны).



(Открыть Табл. IV в новом окне)

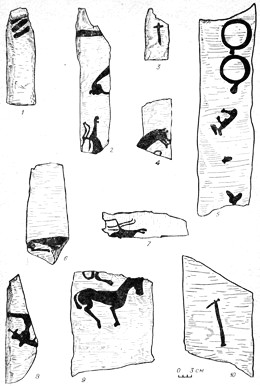

Табл. V. (С. 103)   ^

Оленные камни I группы из Юстыдского комплекса. Прорисовка.

1 — обломок верхней части камня с изображением параллельных линий (лицевая сторона); 2 — обломок средней части камня с изображениями двух фрагментарных фигурок оленей (боковая? сторона); 3 — обломок камня с изображением чекана (боковая сторона); 4 — обломок камня с изображением хищника (боковая? сторона); 5 — обломок верхней части камня с изображениями двух разнотипных серёг, фигурки животного (боковая сторона); 6, 7 — два обломка камней с изображениями оленей (боковая? сторона); 8 — обломок камня с изображением кинжала в ножнах, подвешенных к поясу (лицевая сторона); 9 — обломок камня с изображением коня (боковая? сторона); 10 — обломок камня с изображением чекана (боковая сторона).



(Открыть Табл. V в новом окне)




Табл. VI. (С. 104)   ^

Оленный камень, ограничивающий ряд камней Юстыдского комплекса с севера. Прорисовка.



(Открыть Табл. VI в новом окне)




Табл. VII. (С. 105)   ^

Оленные камни II группы. Юстыд. Прорисовка.



(Открыть Табл. VII в новом окне)




Табл. VIII. (С. 106)   ^

Оленные камни II группы. Прорисовка.

1 — р. Куру-Узек; 2 — Бураты; 3 — род. Кадан; 4 — р. Талдуаир; 5 — р. Юстыд.



(Открыть Табл. VIII в новом окне)




Табл. IX. (С. 107)   ^

Оленные камни II группы. Прорисовка.

1 — р. Юстыд; 2 — Кара-Дюргун; 3 — Узунтал.



(Открыть Табл. IX в новом окне)

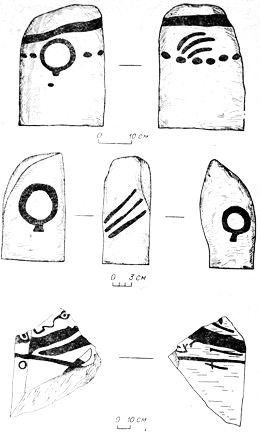

Табл. Х. (С. 108)   ^

Оленные камни II группы. Прорисовка.

1, 2 — р. Юстыд; 3 — обломок средней части камня из Кара-Дюргуна.



(Открыть Табл. X в новом окне)

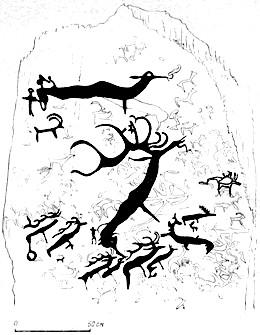

Табл. XI. (С. 109)   ^

Наскальная композиция на р. Барбургазы.



(Открыть Табл. XI в новом окне)




Табл. XII. (С. 110)   ^

Изображение парных фигур оленей в петроглифах Елангаша.



(Открыть Табл. XII в новом окне)




Табл. XIII. (С. 111)   ^

Каменные стелы с рисунками и тамгообразными знаками.

1-3, 5-7 — р. Барбургазы; 4 — Бугузун (Согонолу).



(Открыть Табл. XIII в новом окне)

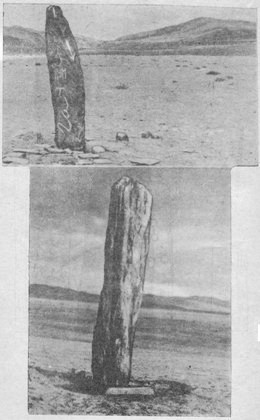

Табл. XIV. (С. 112)   ^

Каменные стелы в прямоугольных оградках из Барбургазы.



(Открыть Табл. XIV в новом окне)




Табл. XV. (С. 113)   ^

Каменные стелы.

1 — парные стелы и ряд из 11 балбалов на запад от них. Барбургазы; 2 — стелы с тамгой а. Кокоринская степь.



(Открыть Табл. XV в новом окне)

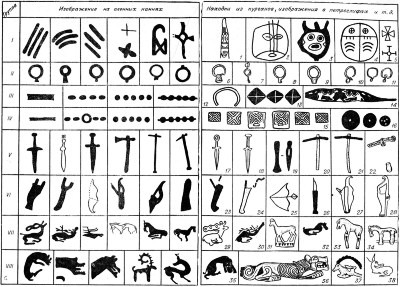

Табл. XVI. (С. 114-115)   ^

Сравнительная таблица изображений на восточно-алтайских оленных камнях и находок из археологических памятников Горнего Алтая и сопредельных областей.

1 — окуневское изваяние (по М.П. Грязнову); 2 — личина у с. Воробьёво на р. Лене (по А.П. Окладникову); 3 — одна из личин на р. Енисее (по М.А. Дэвлет); 4 — шаманский бубен (по А.В. Анохину); 5 — знаки древнекитайских пиктограмм (по А.А. Серкиной); 6 — золотая серьга из Жиланды, Казахстан (по М.К. Кадырбаеву); 7 — золотая серьга из раскопок в Горном Алтае (по А.И. Мартынову); 8, 9 — золотые серьги из кургана 5, Уландрык I (по В.Д. Кубареву); 10, 11 — золотые серьги из кургана 7, Уландрык II (по В.Д. Кубареву); 12 — бронзовая трубчатая гривна из кургана 26, Юстыд XII (по В.Д. Кубареву); 13 — деревянные подвески из кургана 3, Уландрык I (по В.Д. Кубареву); 14 — деревянная диадема из кургана 1, Уландрык I (по В.Д. Кубареву); 15 — деревянные бляхи для пояса из кургана 3, Уландрык I (по В.Д. Кубареву); 16 — деревянные бляхи из кургана 3, Уландрык I (по В.Д. Кубареву); 17 — бронзовый кинжал из музея с. Шебалино; 18 — бронзовый кинжал из кургана 7, Уландрык I (по В.Д. Кубареву); 19 — бронзовый топор из коллекции Горно-Алтайского музея; 20, 21 — бронзовые чеканы из курганов Уландрыка I (по В.Д. Кубареву); 22 — железная секира с бронзовым втоком из кургана 82. Боротал (по В.Д. Кубареву); 23 — изображение колчана на оленном камне из Шинэ-Идэрсомона, Монголия (по В.В. Волкову); 24 — реконструкция кожаного колчана из кургана 5, Уландрык I (по В.Д. Кубареву); 25 — изображения сложного лука в петроглифах Елангаша; 26 — изображение горита с луком на оленном камне из Тувы (по С.И. Вайнштейну); 27 — изображения лука в горите у всадника на ковре из кургана 5, Пазырык, Горный Алтай (по С.И. Руденко); 28 — бронзовая подвеска в виде лука в горите (по Н.Л. Членовой); 29 — оленная бляшка из кургана 100 у с. С. Синявки (по Минзу); 30 — изображение оленя в петроглифах Барбаргызы, Горный Алтай; 31 — деревянная фигурка оленя из кургана 4, Уландрык I (по В.Д. Кубареву); 32 — изображение коня в петроглифах Елангаша; 33 — деревянная фигурка коня из кургана 1, Уландрык I (по В.Д. Кубареву); 34 — ручка бронзового котла с перевала Семинского, музей г. Горно-Алтайска; 35 — изображение нападающего хищника, Пазырык, Горный Алтай (по С.И. Руденко); 36 — наконечник деревянной гривны из кургана 12, Уландрык I (по В.Д. Кубареву); 37 — деревянная фигурка козла с золотыми вставными рогами из кургана 12, Уландрык I (по В.Д. Кубареву); 38 — изображение косули на бронзовом зеркале из Жиланды, Казахстан (по М.К. Кадырбаеву).



(Открыть Табл. XVI в новом окне)

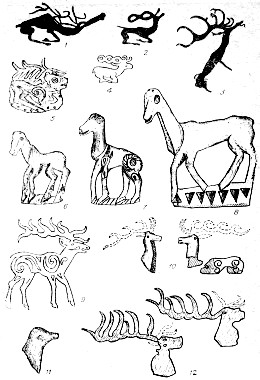

Табл. XVII. (С. 116)   ^

Олени.

1, 3 — изображения в петроглифах Барбургазы; 2 — оленный камень 11 с р. Юстыд; 4 — курган 100 у с. Синявки (по Минзу); 5 — раскопки 1968 г. в Горном Алтае (по А.И. Мартынову); 6 — курган 6, Уландрык II (по В.Д. Кубареву); 7 — курган 6, Уландрык I (по В.Д. Кубареву); 8 — курган 4, Уландрык I (по В.Д. Кубареву); 9 — Туэкта, курган 2 (по С.И. Руденко); 10 — курган 12, Уландрык I (по В.Д. Кубареву); 11 — курган 15, Уландрык I (по В.Д. Кубареву); 12 — курган 9, Ала-Гаил (по В.Д. Кубареву).



(Открыть Табл. XVII в новом окне)




Табл. XVIII. (С. 117)   ^

Кони.

1 — курган 3, Саглы-Бажы II в Туве (по А.Д. Грачу); 2 — оленный камень. Кокоря III (по Д.Г. Савинову); 3, 6 — в петроглифах Елангаша; 4, 11 — курган 1, Уландрык I (по В.Д. Кубареву); 5 — курган 4, Уландрык I (по В.Д. Кубареву); 7 — Гоби-Алтай, Монголия (по В.В. Волкову); 8 — Среднее Гоби, Монголия (по В.В. Волкову); 9 — Чуйский оленный камень; 10 — курган 3, Малая Иня (по А.В. Адрианову); 11 — курган 1, Уландрык I (по В.Д. Кубареву); 12 — курган 6, Уландрык I (по В.Н.[Д.] Кубареву); 13 — курган 7, Уландрык II (по В.Д. Кубареву); 14 — курган 1, с. Преображенка (по К.Ф. Смирнову); 15 — курган 26, Кокэль в Туве (по С.И. Вайнштейну); 16 — Катанда (по В.В. Радлову); 17 — Тигрицкое (по Н.Л. Членовой).



(Открыть Табл. XVIII в новом окне)

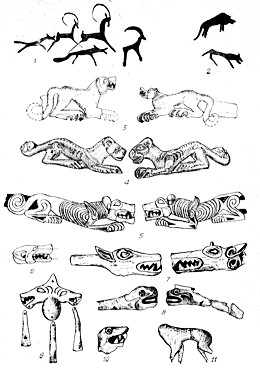

Табл. XIX. (С. 118)   ^

Хищники.

1, 2 — в петроглифах Елангаша; 3 — курган 6, Уландрык II (по В.Д. Кубареву); 4 — сибирская коллекция, Эрмитаж (по С.И. Руденко); 5 — курган 12, Уландрык I (по В.Д. Кубареву); 6 — курган 2, Башадар (по С.И. Руденко); 7 — курган 6, Уландрык I (по В.Д. Кубареву); 8 — курган 2, Уландрык I (по В.Д. Кубареву); 9, 10 — курган 3. Уландрык I (по В.Д. Кубареву); 11 — курган 7, Уландрык II (по В.Д. Кубареву).



(Открыть Табл. XIX в новом окне)

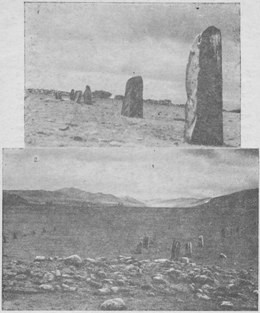

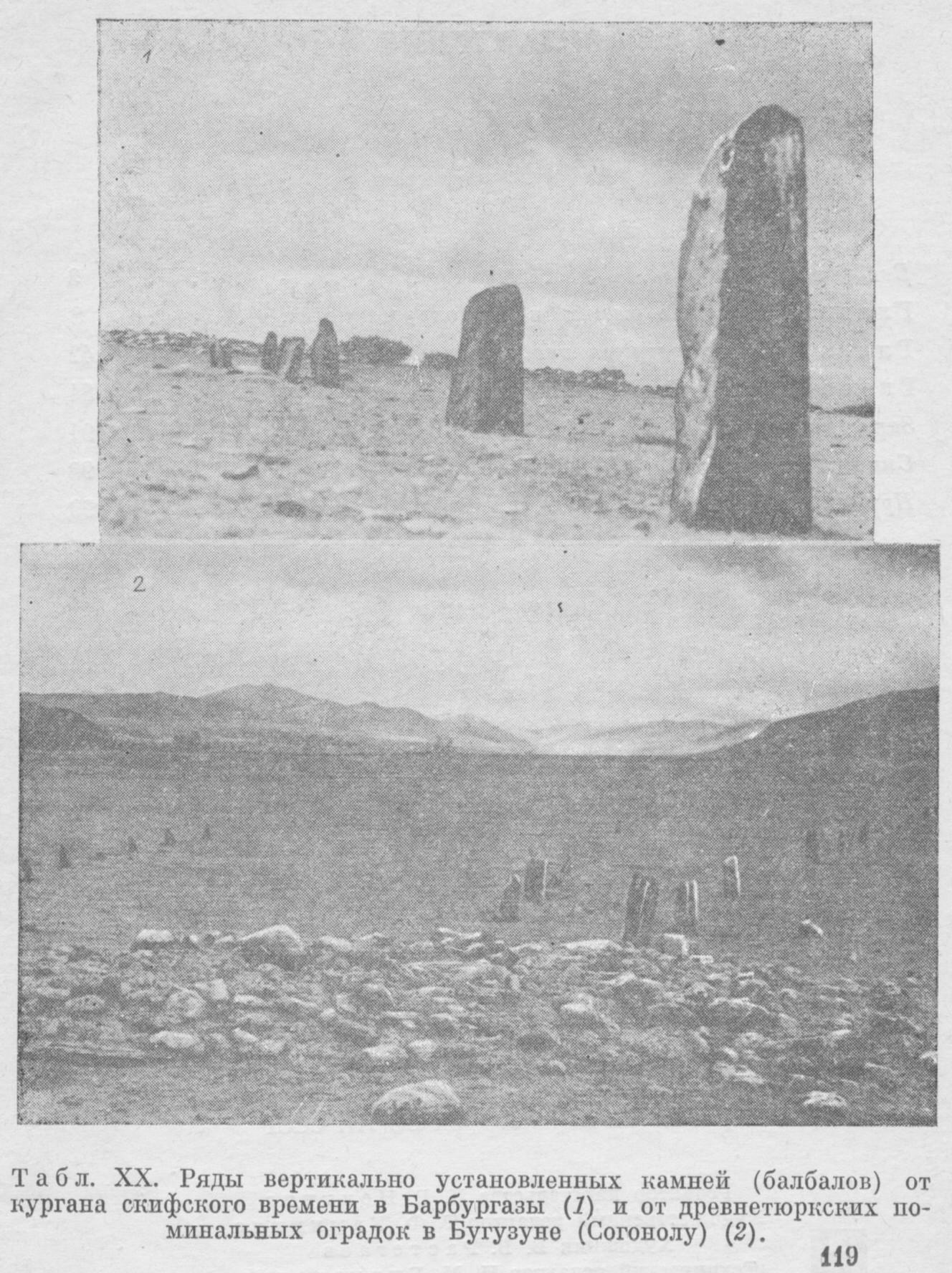

Табл. XX. (С. 119)   ^

Ряды вертикально установленных камней (балбалов) от кургана скифского времени в Барбургазы (1) и от древнетюркских поминальных оградок в Бугузуне (Согонолу) (2).



(Открыть Табл. XX в новом окне)
